안녕하세요~? ^^

무척이나 긴 연휴가 끝나고 다시 일상 생활을 하게 되었는데요~ 빨리 적응 하셔야 할 것 같아요

지난 시간까지 인터넷 장비들에 대해서 간략하게 알아봤습니다…

이번 시간에는 인터넷 프로토콜 v4, 즉 IPv4에 대해서 알아보도록 할께요 ^^

IP의 특징 – 패킷 전송을 위한 주소관리/ 라우팅정보 입니다.

1. 비신뢰성(Unreliable)

• 목적지까지의 정확한 전송을 보장 못함. 패킷을 목적지까지 전달하는 최선형 서비스(Best Effort Service)만 제공

2. 비접속형(Connectionless)

• 연결(connection) 설정 없이 패킷을 전송하는 것을 의미
• 동일한 송신지라도 서로 다른 경로로 패킷이 전송될 수 있음

3. 주소 지정

• 네트워크 내의 노드를 고유하게 지정하기 위한 수단으로 IP 주소를 사용하며 IP를 기반으로 전달

경로 결정

• 목적지 IP 주소를 기반으로 패킷 전달 경로를 판단

IP 패킷 구성에 대해 한번 볼까요?

1. 헤더 필드와 데이터 필드로 분리(PDU =PCI +SDU)

2. 헤더 필드에는 패킷을 목적지까지 전송하기 위한 값 포함

3. Big Endian Byte Ordering(헤드를 먼저 보냄)

헤더 = 버전 ~ 수신측IP주소까지 부분(총 20Byte)

확장헤더 = 옵션 부분

데이터 = 데이터 부분

자… 간략하게 IP 패킷 구성을 표로 알아봤는데요…

그럼 각 부분의 패킷들은 어떠한 역할을 하며, 어떻게 구성되어있는지 자세히 알아보도록 하겠습니다

1. 버전(Version)

• IP 프로토콜의 버전을 의미 (예) 현재는 4

2. 헤더 길이(Header Length)

• 옵션 필드를 포함한 헤더의 총 길이
• (예) 워드(4바이트)가 1단위, 따라서 20바이트 이면 5로 표시

3. 서비스 타입(Type-Of-Service)

• 우선권(Precedence)필드(3비트), TOS(Type-Of-Service) 필드(4 비트), 예약 필드(1 비트)
• 우선권 필드는 패킷의 우선순위 정의
• TOS 필드는 최소 지연, 최대 처리량, 최대 신뢰성, 최소 비용을 나타내는 필드, 4비트 중 한비트만 1
• 현재 인터넷에서 이 필드는 사용하지 않음

4. 전체 길이

• 헤더와 데이터를 포함한 IP 패킷의 전체 길이를 바이트 단위
• 16비트, IP 패킷의 최대 길이는 65535 바이트, 최소 20 바이트

5. 식별자(Identification)

• MTU(최대 전송 단위) 보다 크면 패킷을 분할하여 전송
• 동일한 데이터로부터 분할된 패킷을 재조립할 수 있도록 분할된 패킷들은 같은 식별자를 가짐

6. 플래그(Flags)

• 단편화 여부, 단편의 조각이 첫번째 조각인지, 중간 혹은 마지막 조각인지를 구분함
• 첫번째 비트 : 예약
• 두번째 비트 : 단편화 금지(DF, Don't Fragment)
  ('1' 이면 단편화 하지 않음, '0' 이면 단편화)
• 세번째 비트 : 추가 단편화 비트
  ('1' 이면 중간 단편, '0' 이면 마지막 단편이나 하나의 패킷)

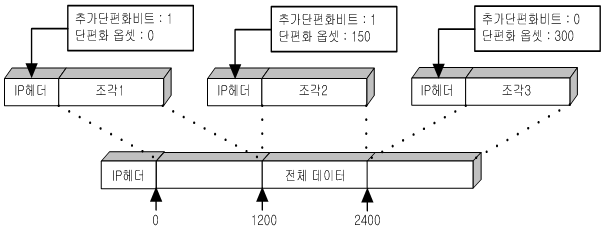

7. 단편화 옵셋(Fragment Offset)

• 패킷 재조립시 분할된 패킷간의 순서에 대한 정보 포함
• 전체 데이터에서 분할된 패킷의 상대 위치를 8 바이트 단위로 기술
• 즉, 데이터의 처음에서부터의 바이트 위치를 8로 나눈 정보

1. Time-To-Live(TTL)

• TTL 필드는 패킷이 경유할 수 있는 최대 홉 수를 의미
• 패킷이 라우터를 통과할 때마다 TTL 값은 1씩 감소
• TTL 값이 0 이 되면 패킷은 폐기되고 송신측으로 ICMP 메시지가 전달

2. 프로토콜

• 관련된 상위 프로토콜을 나타내기 위해 사용
• ICMP : 1,TCP : 6, UDP : 17,

3. 헤더 체크섬(Header Checksum)

• IP 패킷 헤더의 오류 발생을 검사하기 위한 필드
• IP헤드를 16비트씩 더한 값의 보수 => 검사시는 모두 1인지 검사

금일은 IP와 IP패킷 구성에 대해서 알아 보았습니다 ^^

다음 시간에는 IP 주소를 어떻게 관리하는지, IP주소 체제에 해서해 알아보도록 하겠습니다

참~! IPv4를 했는데 IPv6가 궁금 하시다구요?

IP주소 체제를 알아본 후에…. IPv6에 대하여 알아보도록 하겠습니다 ^^
